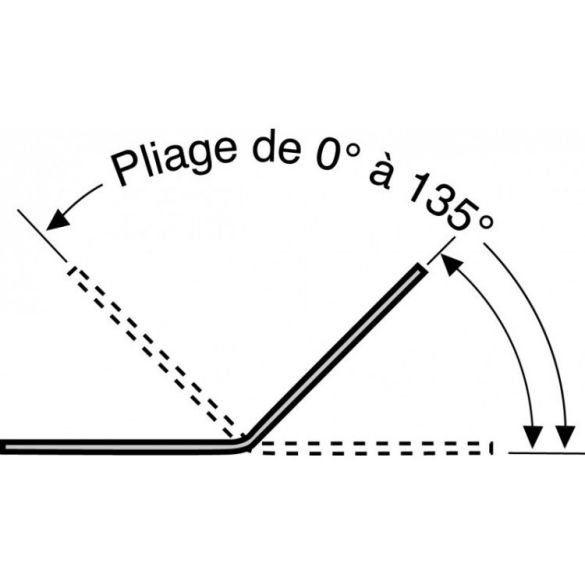

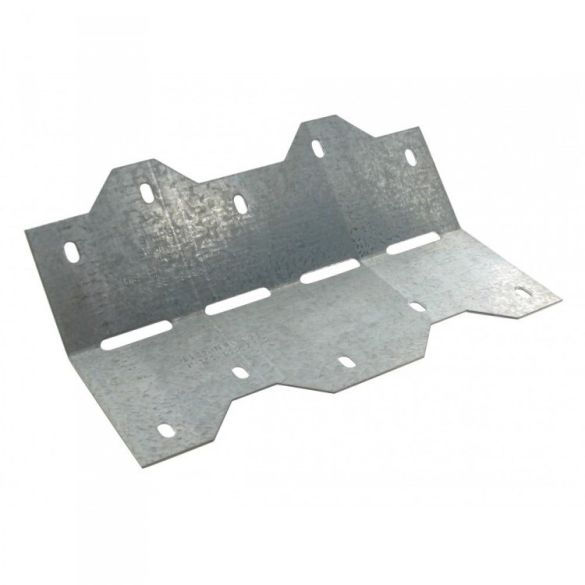

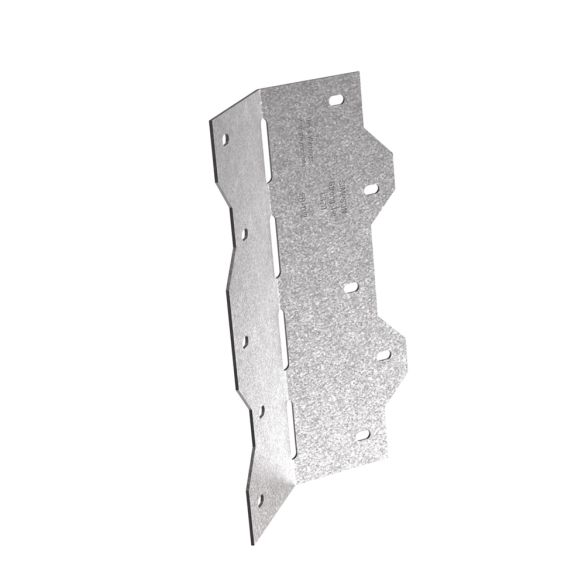

L‘équerre à angle ajustable LS50 de SIMPSON est réglable sur chantier de 0 à 135°. Attention, elle n'est pliable qu'une seule fois.

Acier galvanisé G90 SS Grade 33.

Perçages oblongs facilitant le clouage pour les angles fermés.

Caractéristiques

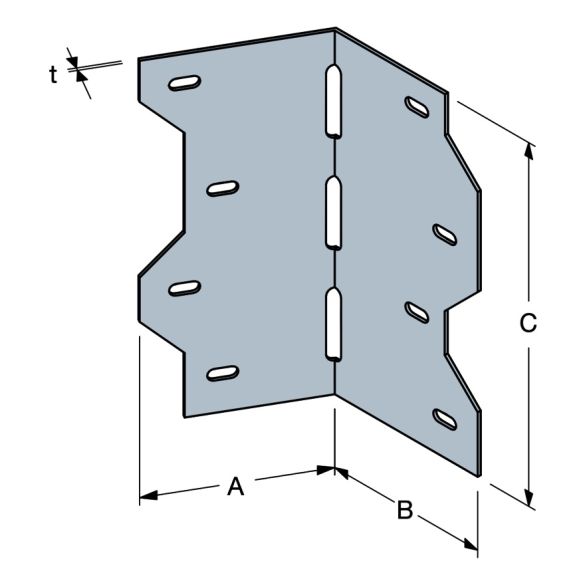

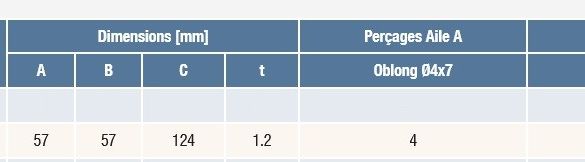

• Dimensions : A = 57 mm ; B = 57 mm ; C = 124 mm ; t = 1.2 mm.
• Longueur 57 mm
• Largeur 124 mm
• Hauteur 57 mm
• Epaisseur : 1,2 mm.
• Perçages oblongs Ø 3.9x7.1 mm,
• Fixation avec des pointes annelées CNA Ø 3.7x50 mm.
• Acier galvanisé G90.

Application

Porteur : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées.

Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées.

Conseils d’utilisation

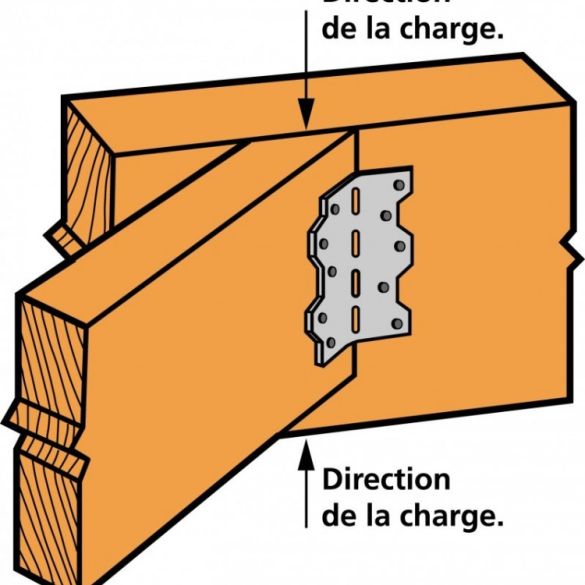

Deux mises en œuvre possibles :

1. Découpe de la pièce de bois à l'angle désiré, puis mise en place à l‘aide d‘une équerre.

2. Mise en œuvre de deux équerres avec une coupe à 90°.

Domaines d'utilisation

Tous les assemblages à angle non standard.
