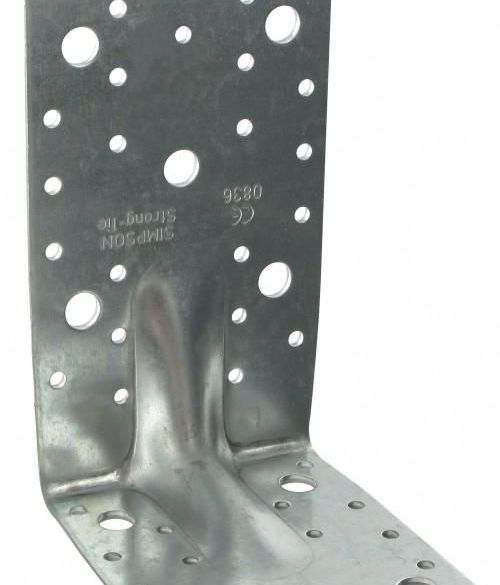

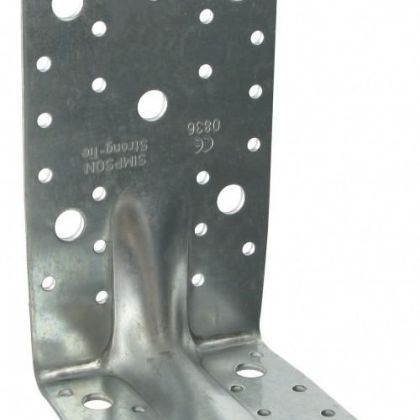

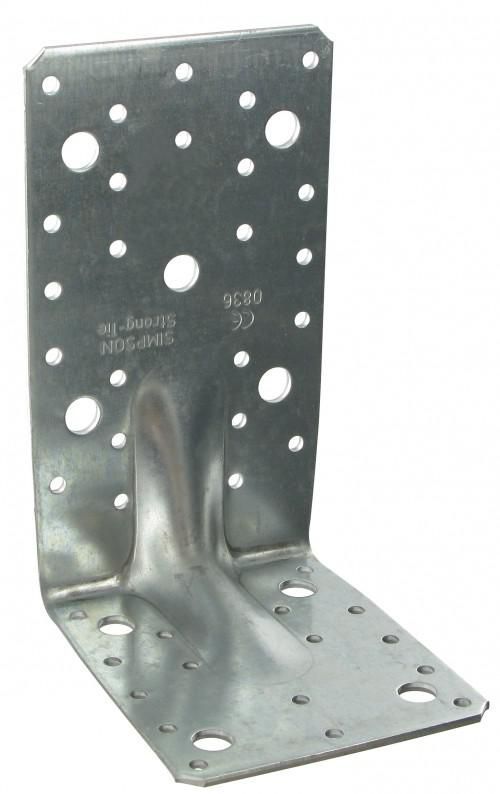

Les équerres renforcées E20/3 SIMPSON répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Avantages

- Haute rigidité

- Polyvalence d'utilisation

Caractéristiques

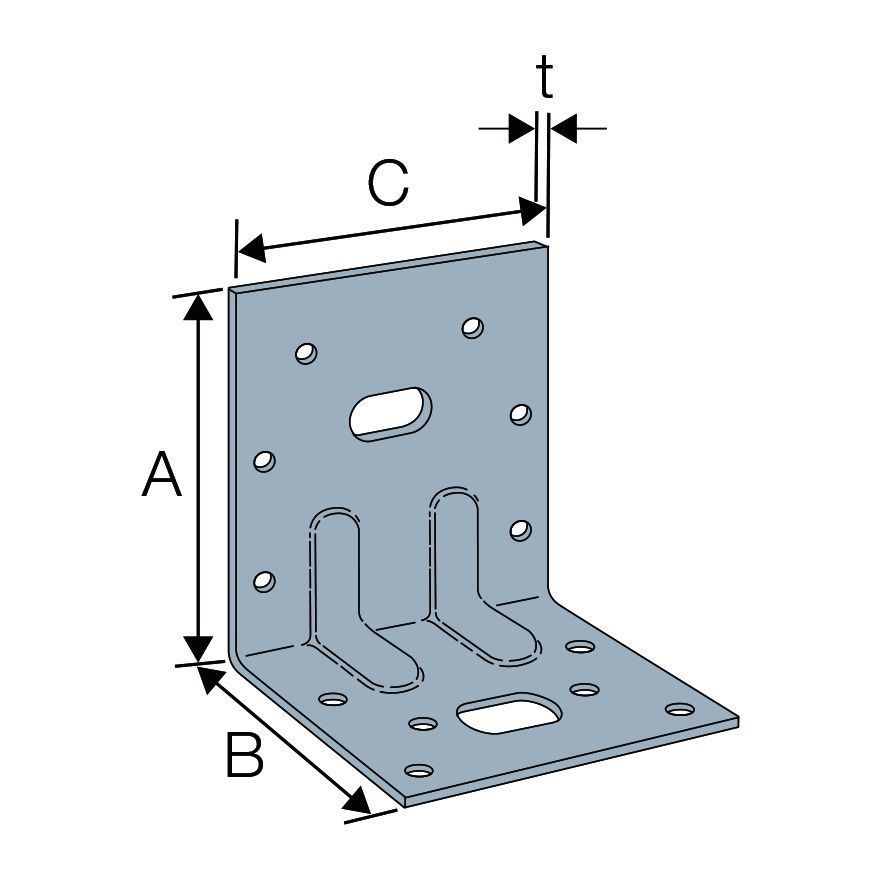

• Longueur 110 mm
• Largeur 95 mm
• Hauteur 170 mm
• Profondeur 110 mm
• Epaisseur : 3 mm.
• Matière Acier galvanisé S250GD + Z275 suivant NF EN 10346,

Application

Porteur : bois massif, lamellé collé, béton, acier.

Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés.

Domaines d'utilisation

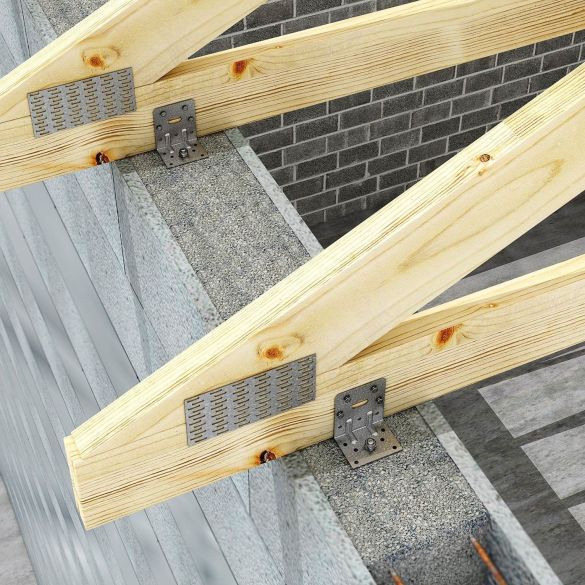

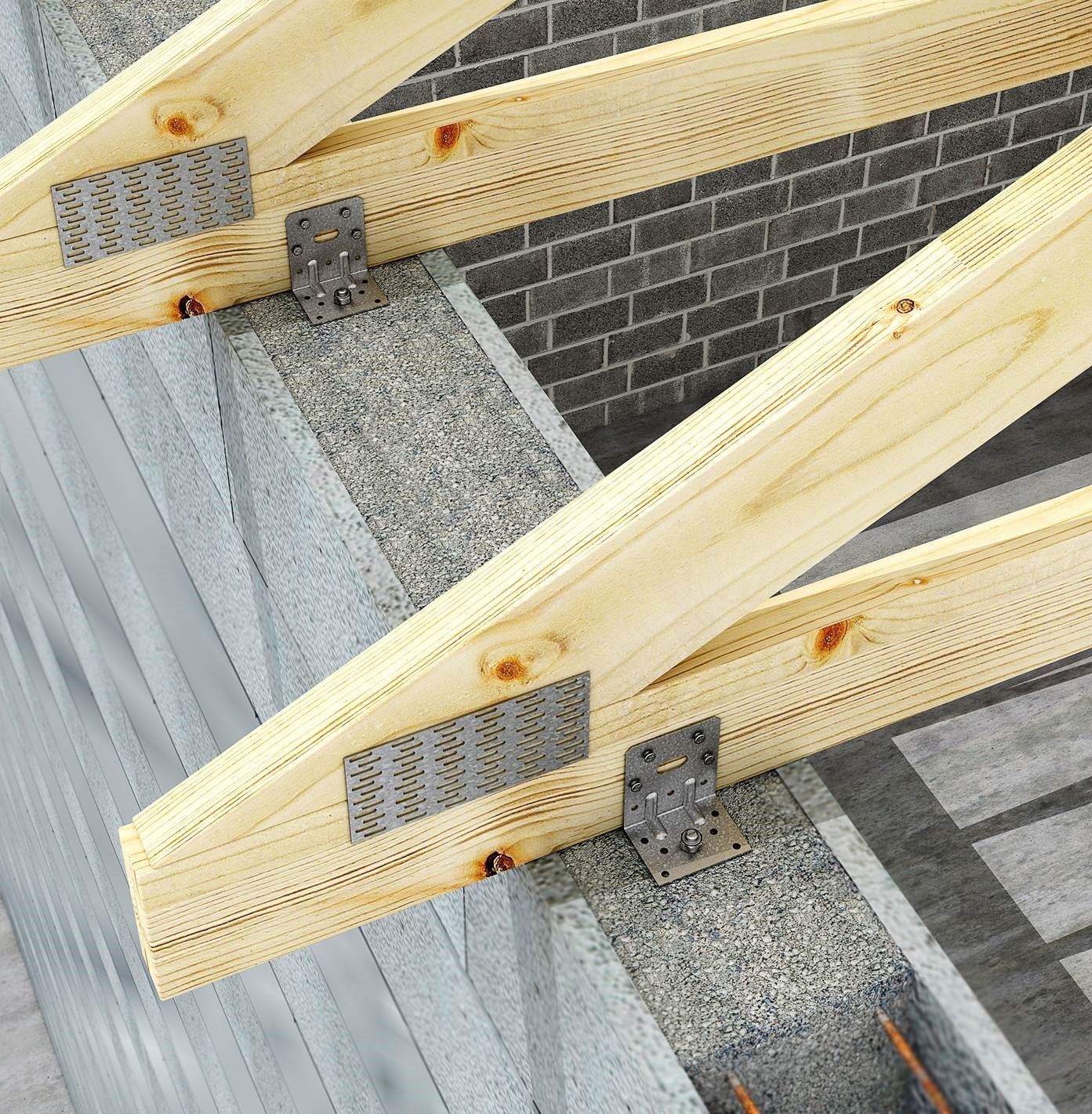

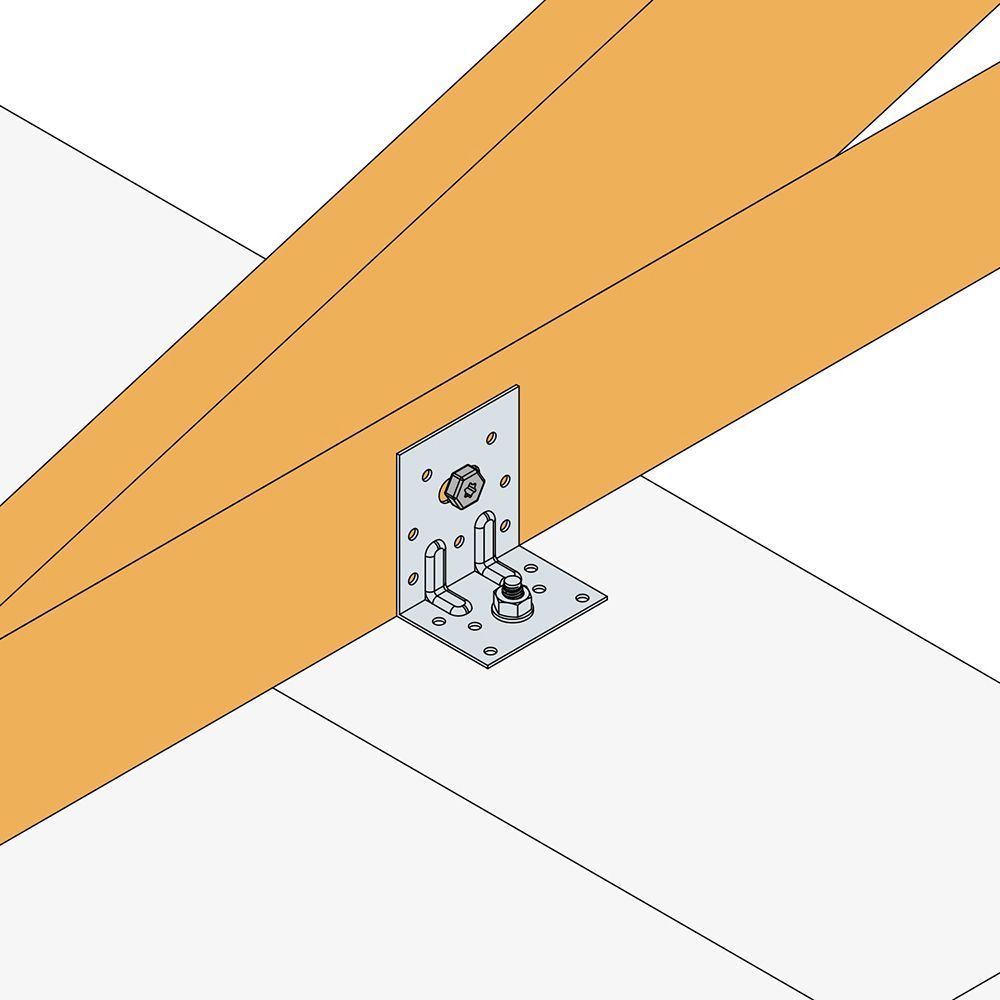

Fixation de fermettes,

Lisses et montants de bardage,

Ancrages de chevrons, consoles, chevêtres, ...

Conseils d’utilisation

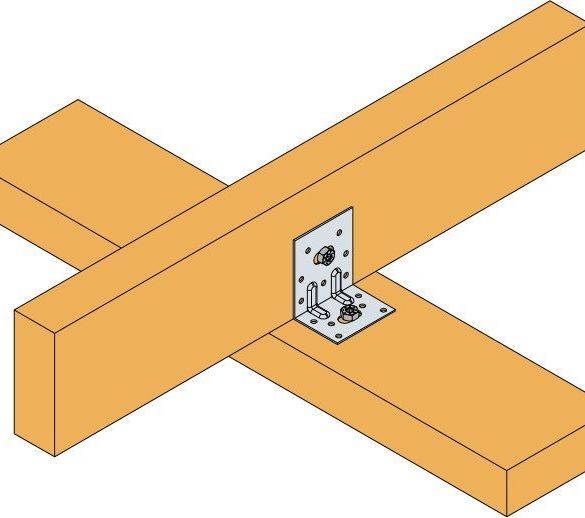

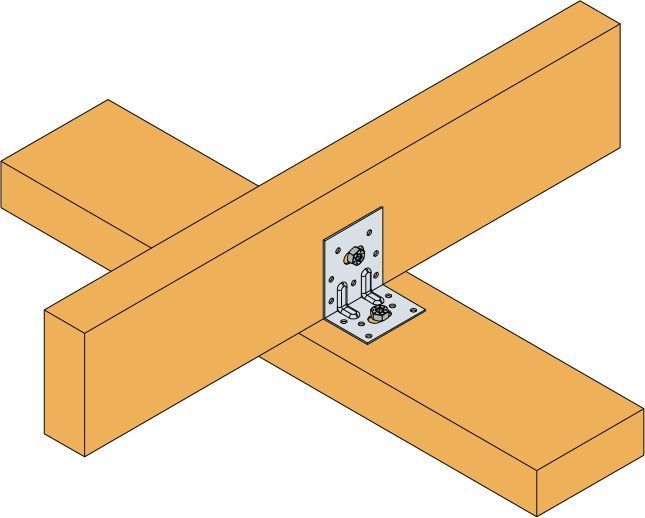

1. Approcher l'élément à fixer du support.
2. Pointer l'élément. Celui-ci peut aussi être vissé à l'aide de vis adaptées.
3. Si le support est en bois, l'équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l'équerre en respectant les préconisations de pose de l'ancrage choisi.
