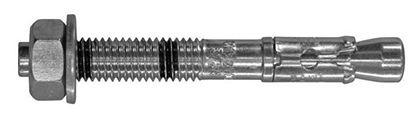

Le goujon d'ancrage est destiné à assurer la fixation de divers éléments dans du béton non fissuré ou de la pierre naturelle à structure dense.

Il peut notamment être utilisé pour des applications en constructions métalliques, garde-corps, consoles, échelles, chemins de câbles.

Repères d'enfoncement pour une installation précise.

Fixation au travers facile (perçage et mise en oeuvre au travers de la pièce à fixer).

Design de la bague du goujon optimisé pour des charges élevées.

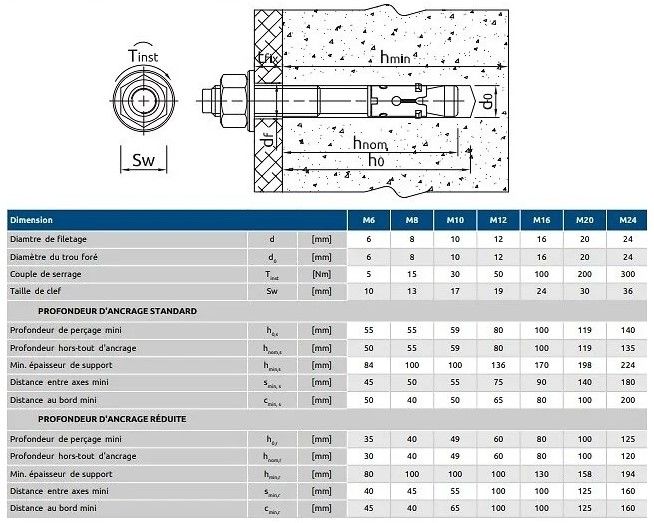

CARACTÉRISTIQUES

• Diamètre des fixations : Ø 10 mm.
• Longueur de fixation : 65 mm.
• Support d'application : Béton.
• Avec écrou et rondelle prémontés.
• Cône ovale avec 3 bagues d'expansion et 3 ergots anti-rotation.
• Filetage long.
• Contenu du sachet/boite : 50 pièces.

AVANTAGES

Gain de temps : écrou et rondelle prémontés.

Temps de perçage réduit : Ø du goujon = Ø du perçage.

Distance aux bords et entraxes réduits.

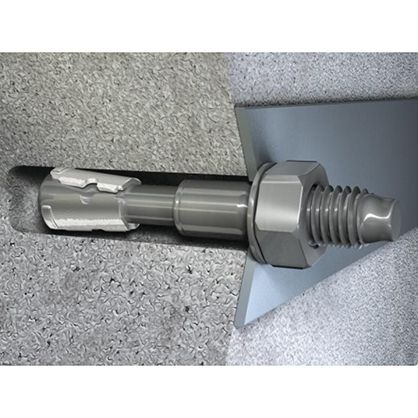

Montage traversant : mise en place directement au travers de la pièce à fixer.

Mise sous charge immédiate.

Sécurité de montage en appliquant le couple de serrage préconisé.

Extrémité du goujon renforcée : enfoncement au marteau sans détérioration des filets.

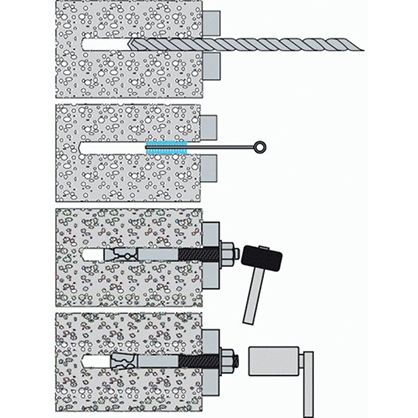

MISE EN OEUVRE

1. Percer un trou au diamètre et profondeur requis.
2. Nettoyer le trou de la poussière et des débris (à l'aide d'une pompe soufflante ou d’une méthode équivalente).
3. Introduire le goujon au travers de la pièce à fixer à l'aide d'un marteau.
4. Serrer au couple recommandé avec une clé dynamométrique.
