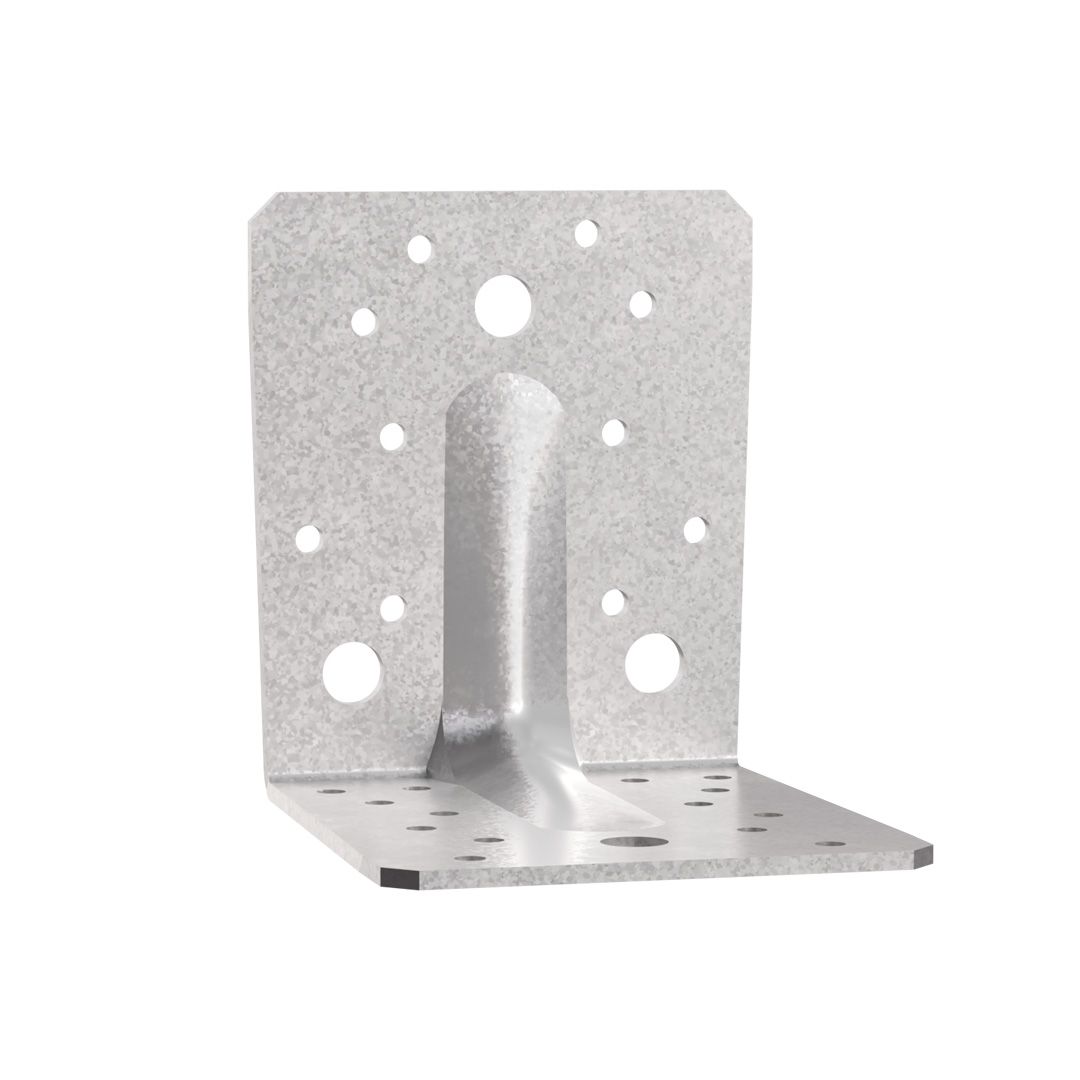

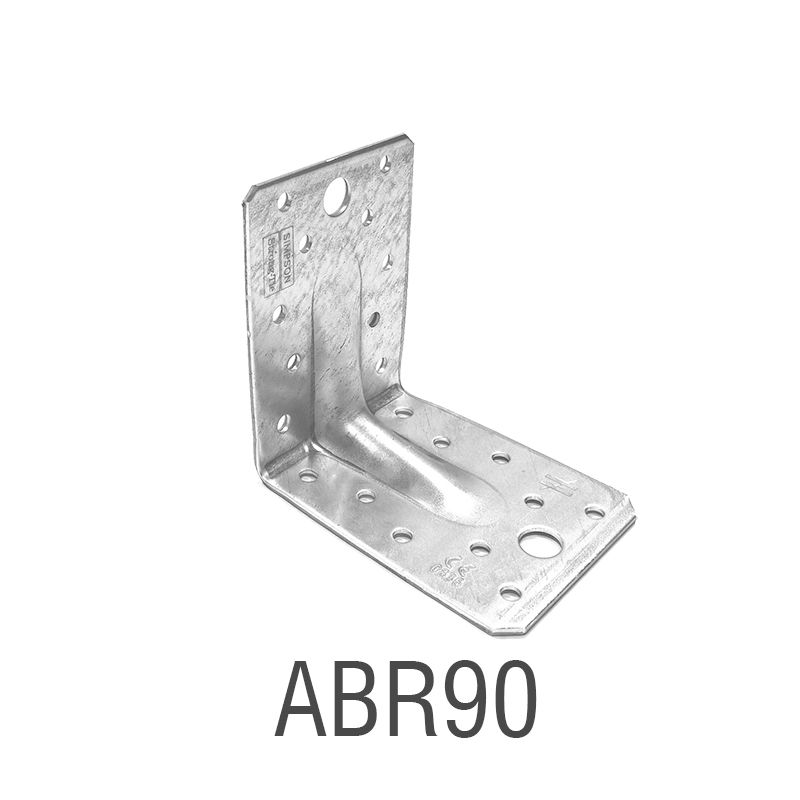

L'équerre renforcée ABR90 répond à des applications structurelles dans la charpente et la maison à ossature bois. Elle a été développée pour offrir une grande rigidité. Son gabarit permet une grande polyvalence d'applications sur bois.

Avantages

• - Utilisable sur de nombreux supports tels que le bois et ses dérivés, le béton et l'acier
• - Spécialement conçue pour l'assemblage de supports mixtes (bois/béton, acier/bois, etc.)
• - Possède une haute rigidité

Caractéristiques

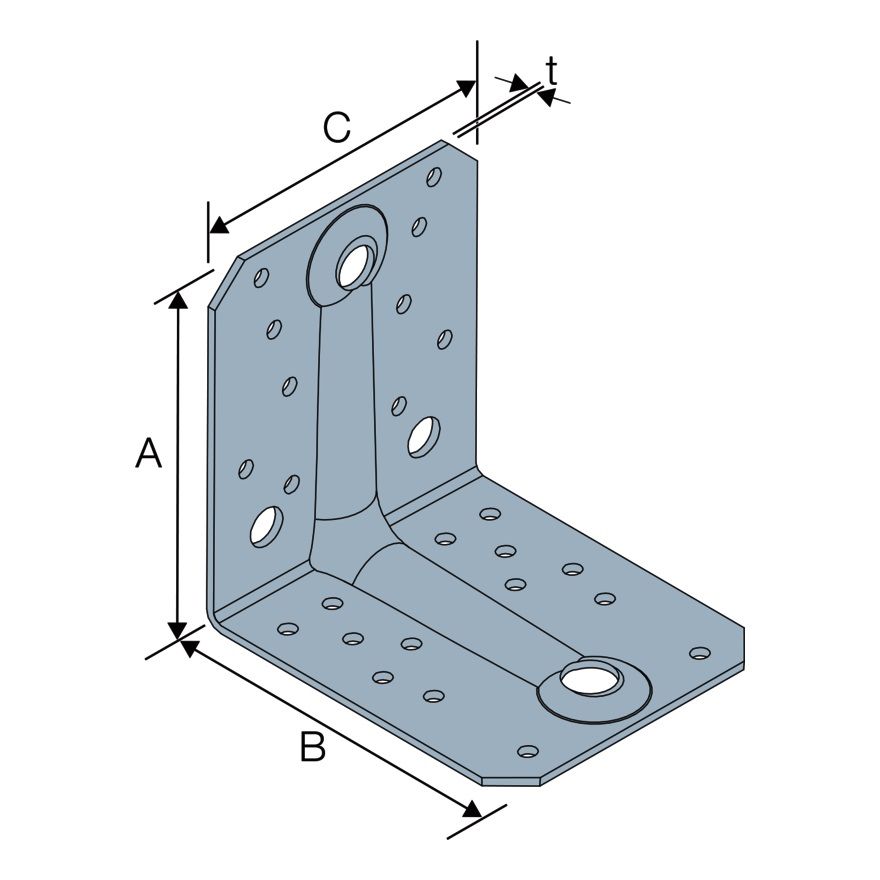

• Dimensions : A = 90 mm ; B = 90 mm ; C = 65 mm ; t = 2,5 mm.
• Perçages Aile A : 10xØ5 mm ; 1xØ11 mm.
• Perçages Aile B : 10xØ5 mm ; 1xØ11 mm.
• Matière Acier galvanisé S250GD + Z275 suivant NF EN 10346,

Application

Porteur : bois massif, bois lamellé-collé, béton, acier.

Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés.

Domaines d'utilisation

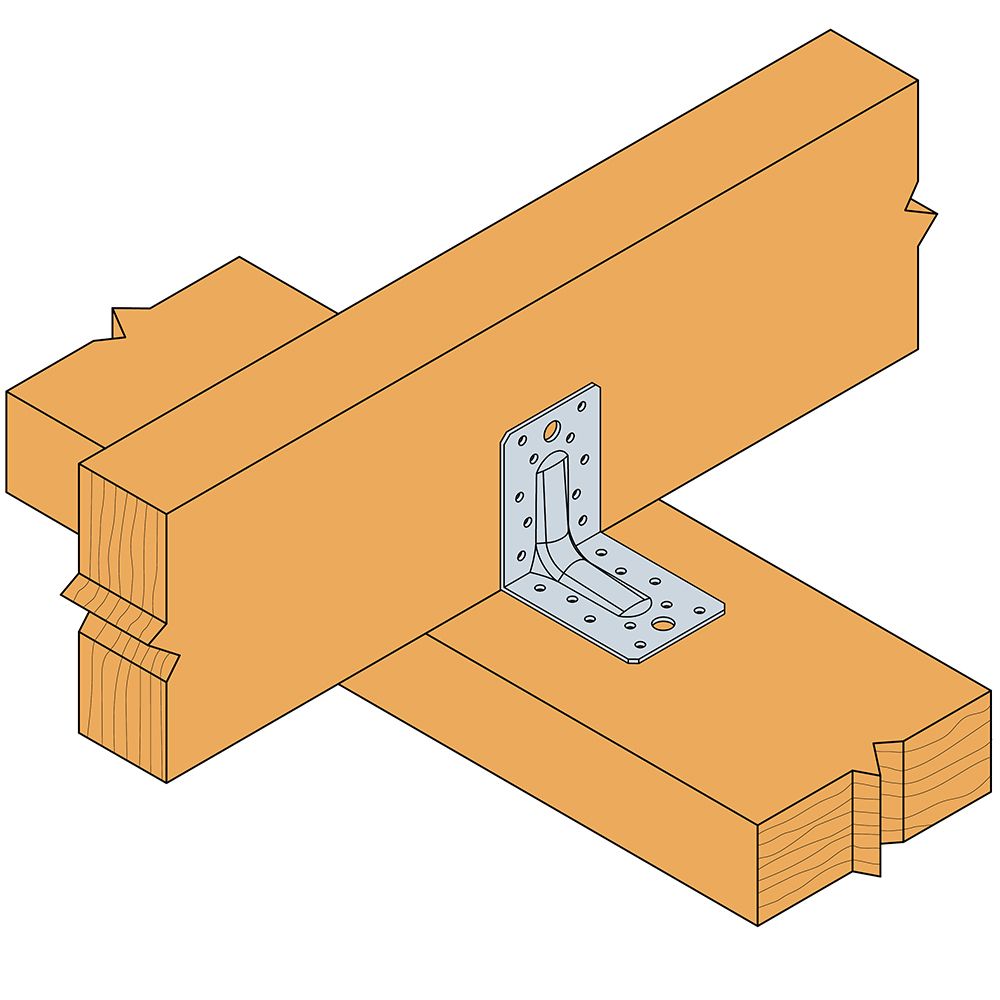

Fixation de fermettes,

Lisses et montants de bardage,

Fixation de préau, carport ouvert,

Ancrages de chevrons, consoles, chevêtres, ...

Conseils d’utilisation

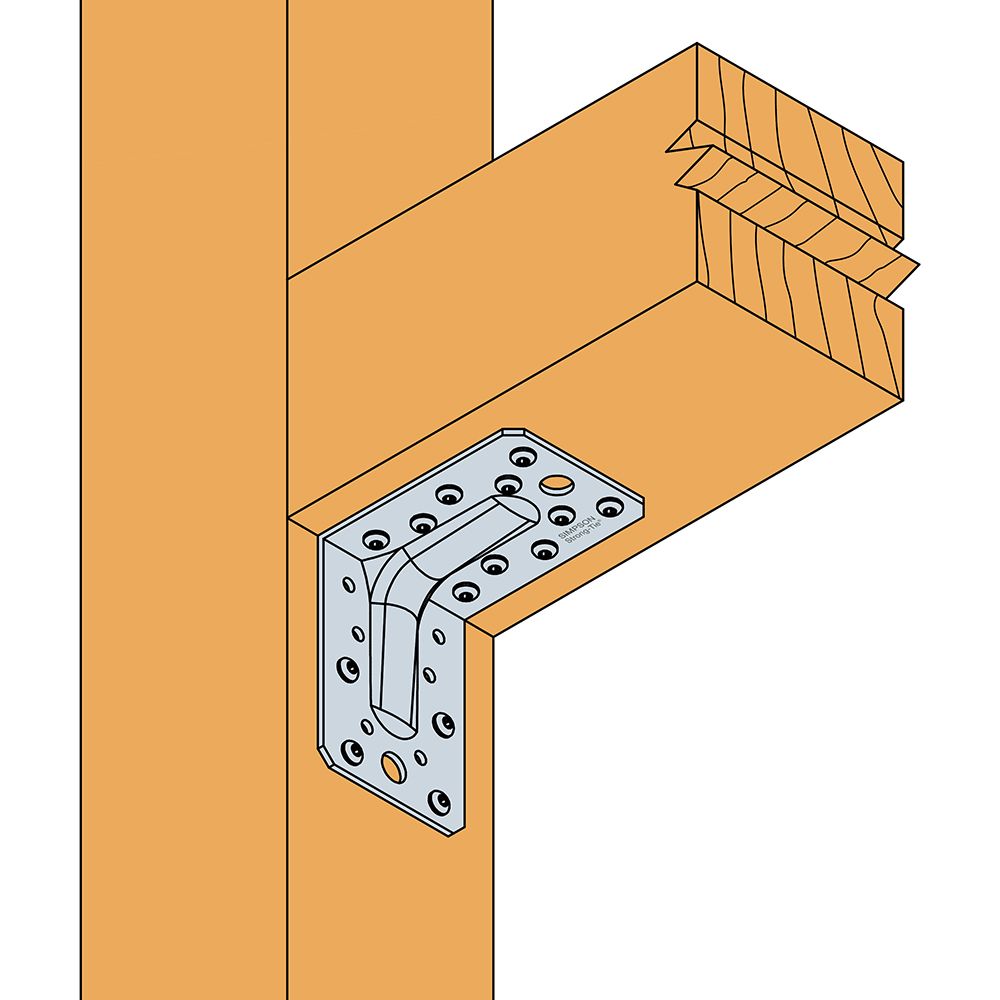

1. Approcher l'élément à fixer du support.
2. Pointer l'élément. Celui-ci peut aussi être vissé à l'aide de vis adaptées.
3. Si le support est en bois, l'équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l'équerre en respectant les préconisations de pose de l'ancrage choisi.
