Grand sabot ailes extérieures 120x300 mm gle720/120/4 ép. 4mm - simpson
SE120300
0 avis

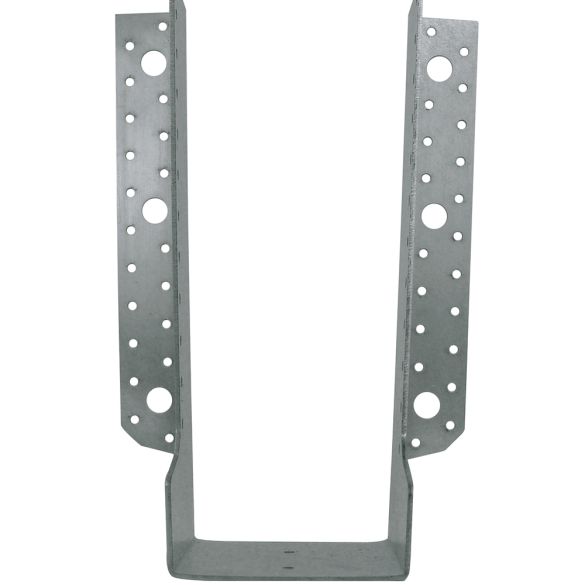

Le grand sabot de charpente 120x300 mm GLE720/120/4 SIMPSON permet d‘assembler une structure sans usinage à façon et ainsi de fiabiliser l‘ouvrage.
Les grands sabots à ailes extérieures GLE720/120/4 sont préconisés dans de nombreuses applications. Ils permettent d‘assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l‘ouvrage. La polyvalence de ces sabots, ainsi que leur justification en situation d'incendie, les rend incontournables dans la construction en bois massif et bois lamellé-collé, y compris pour les ouvrages publics.
Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur 4 mm. Installation rapide et simple.
Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
AVANTAGES
Résistance au feu de 30 minutes suivant l'Eurocode 5,
Installation rapide et simple,
Facilite la fixation sur support béton,
Largeurs au choix selon les plages indiquées.

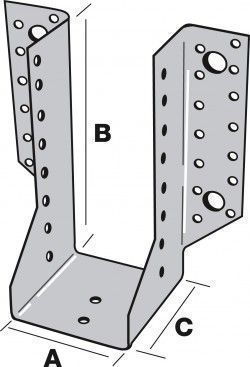

DIMENSIONS ET PERÇAGES
- A = 120 mm ; B = 300 mm ; C = 90 mm ; Epaisseur = 4 mm.
- Dimensions poutre :
- Largeur min/max : 118/120 mm.
- Hauteur min/max : 310/450 mm.
- Perçages sur porteur : 46xØ5 et 6xØ13.
- Perçages sur porté : 26xØ5.
INSTALLATION

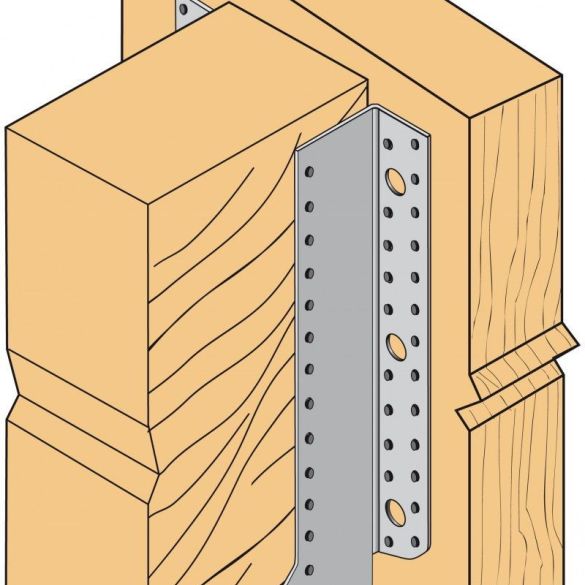

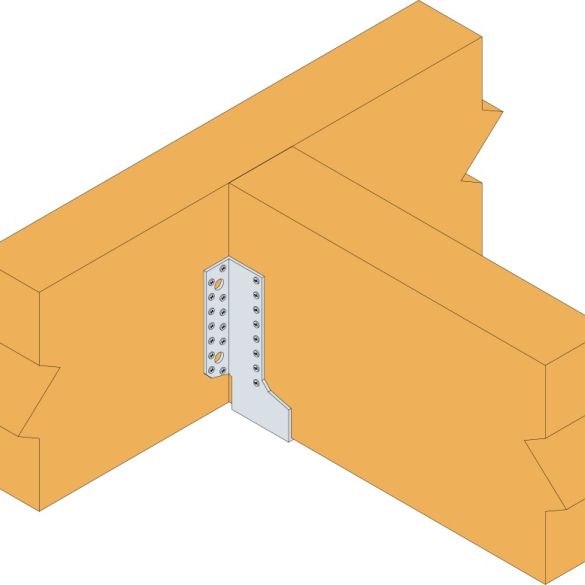

Sur Bois :
- Tracer l’emplacement de la poutre portée sur le porteur.
- Présenter le sabot et préfixer les ailes de chaque côté.
- Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
- Finaliser la fixation sur chaque aile.
- Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

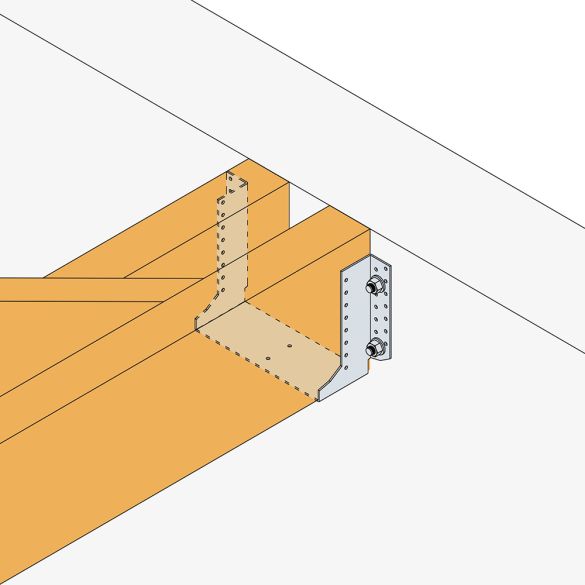

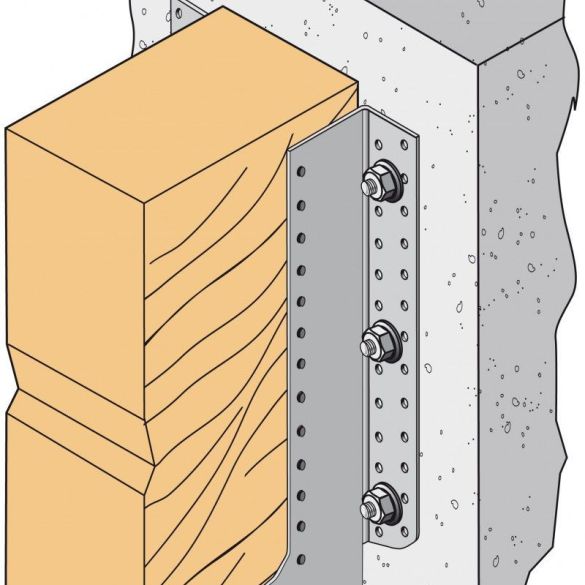

Sur Béton :
- Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
- Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
- Percer le support avec un forêt adapté.
- Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
- Présenter la poutre portée dans le sabot avant de la fixer.
