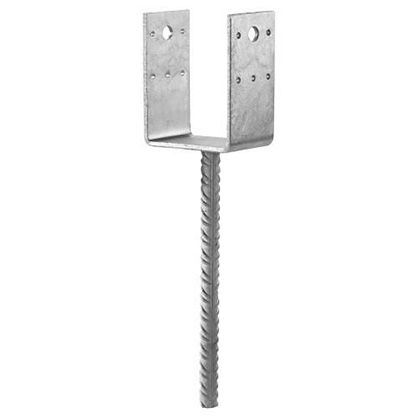

Le pied de poteau en U avec tige à sceller dans le béton PPD90/70G est conçu pour faciliter le montage. L‘installation dans le béton nécessite des réservations mais permet de régler les niveaux avant de couler le béton.

Le PPD90/70G est en acier S235JR galvanisé à chaud suivant normes NF EN 10025 et NF EN ISO 1461, épaisseur : 5 mm.

Reprise de charge en soulèvement.

Hauteur réglable grâce à la tige à sceller.

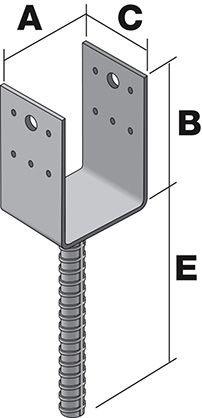

DIMENSIONS ET PERÇAGES

A = 90 mm ; B = 126,5 mm ; C = 70 mm ; E = 250 mm ; Epaisseur = 5mm.

Perçage : 10 pointes Ø 5 mm ; 2 boulons Ø 13,5 mm.

CARACTÉRISTIQUES

• Longueur 70 mm.
• Largeur 90 mm.
• Hauteur 122 mm.
• Poids 1,901 kg.
• Matière : Acier.
• Teinte : Galvanisé.
• Type de produit :Pied de poteau.

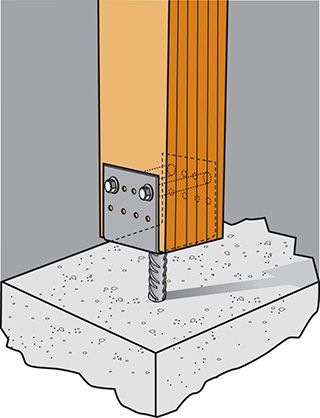

INSTALLATION

Partie haute :

Placer le poteau dans le pied de poteau.
Fixer le pied de poteau sur le poteau.

Partie basse :

Fixer le pied de poteau au poteau.
Percer le support verticalement, au diamètre et à la profondeur préconisé.
Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement.
Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
