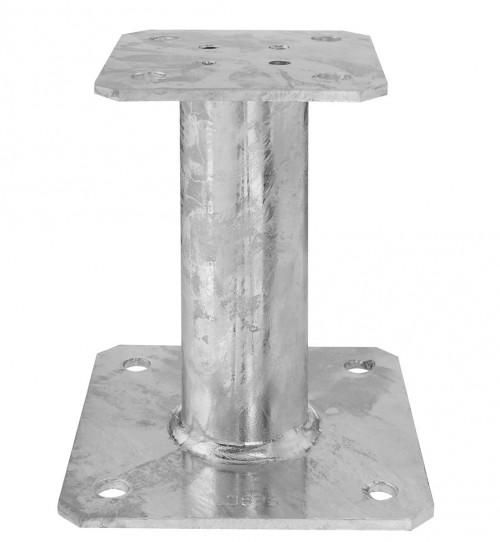

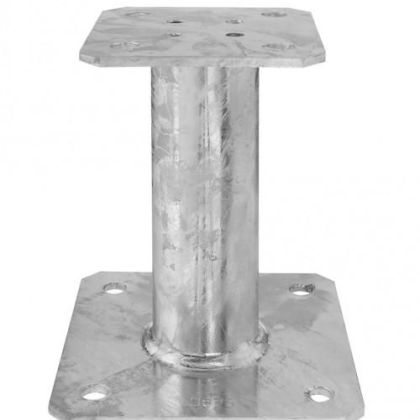

De part sa polyvalence le pied de poteau élévateur fixe est le plus couramment utilisé dans les applications structurelles (poteaux de auvent, pergolas, vérandas). Il permet de reprendre des charges en soulèvement. Il s'installe petite platine en haut, grande platine en bas.

Pied de poteau galvanisé à chaud suivant la NF EN ISO 1461 ne nécessitant aucun usinage.

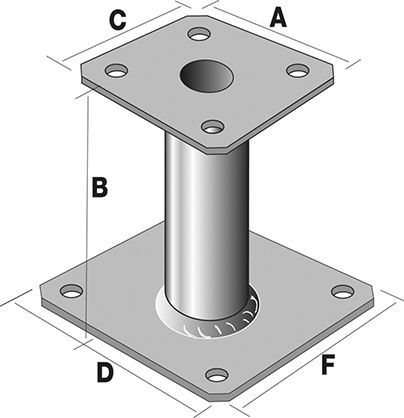

DIMENSIONS ET PERÇAGES

A = 100 mm ; B = 100 mm ; C = 100 mm ; D = 130 mm ; F = 130 mm ;

Epaisseur = 4mm.

Perçage : 8 boulons - Ø12 mm.

CARACTÉRISTIQUES

• Longueur 130 mm.
• Largeur 100 mm.
• Hauteur 100 mm.
• Poids 1,1 kg.
• Matière : Acier galvanisé.

SUPPORT

Porteur : bois massif, bois lamellé-collé, béton.

Porté : bois massif, bois lamellé-collé, bois composites.

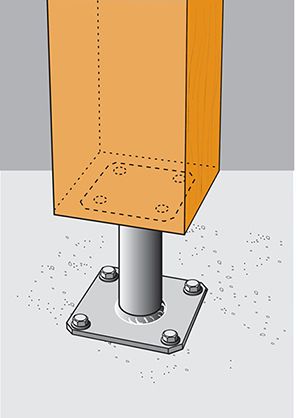

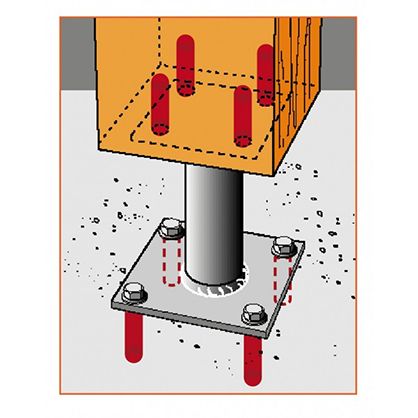

INSTALLATION

Partie haute :

1. Placer la platine supérieure du pied de poteau sous le poteau.
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).

Partie basse :

1. Positionner le poteau verticalement dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
