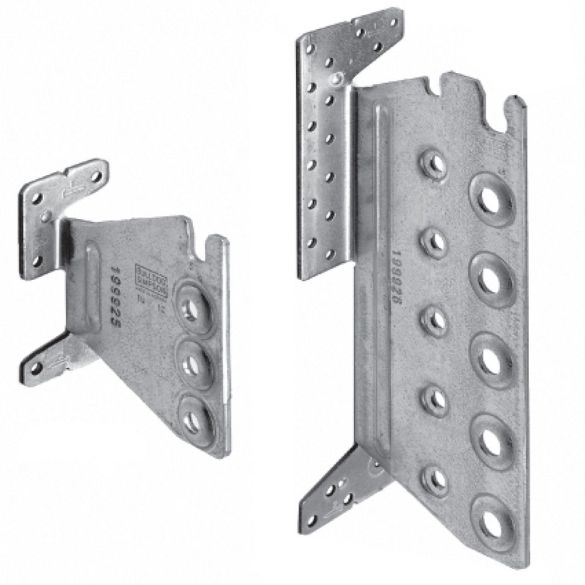

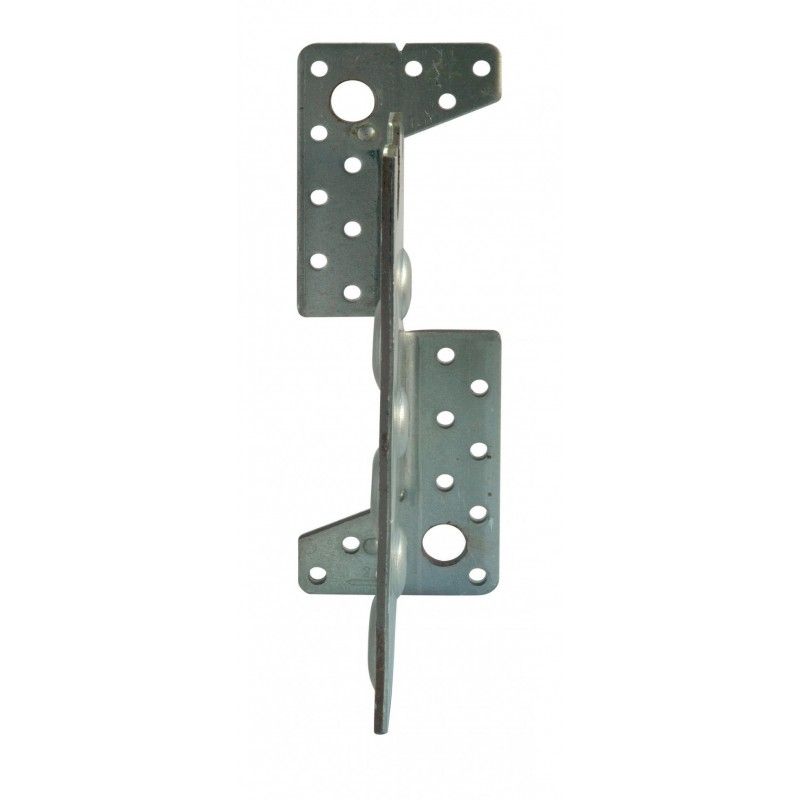

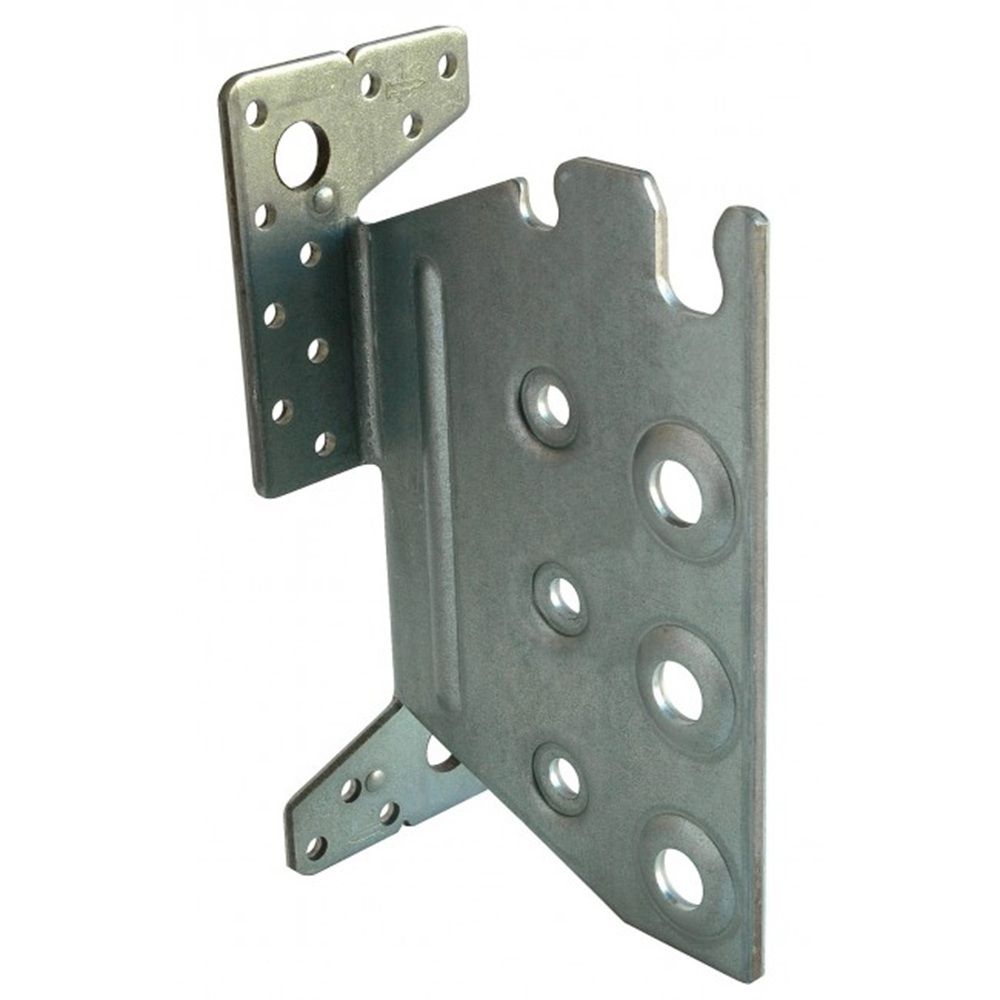

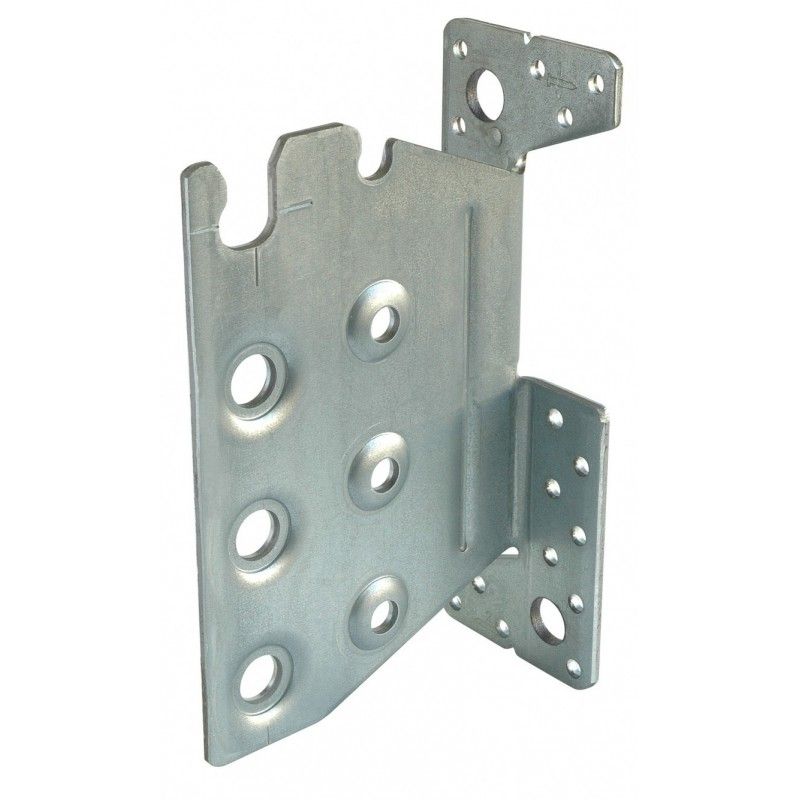

L'étrier à encoche et âme intérieure TU16 permet un assemblage invisible. L'encoche en tête facilite la pose sur le chantier.

Etrier en acier galvanisé de 3 mm d'épaisseur.

Avantages

• Assemblage invisible
• Mise en œuvre optimisée conforme aux Eurocodes
• Utilisable en angle
• Tenue au feu 1/2h ou 1h en suivant certaines préconisations.

DIMENSIONS ET PERÇAGES

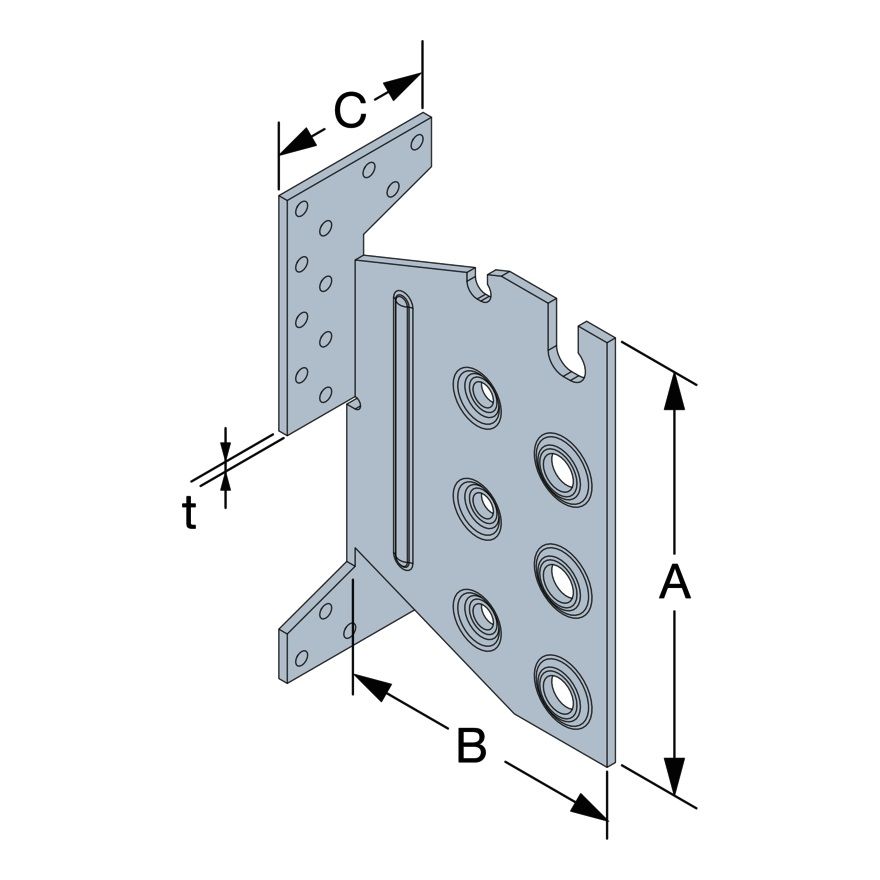

A = 134 mm ; B = 104,5 mm ; C = 60 mm ; t = 3 mm.

Dimensions poutre :

Largeur min/max : 60/160 mm.

Hauteur min/max : 160/240 mm.

Perçages sur porteur : 18 x Ø5.

Perçages sur porté : 3 x Ø12,5.

FIXATIONS SUR PORTEUR BOIS

Pointes annelées Ø4,0x50 mm ou vis Ø5,0x40 mm

FIXATIONS SUR PORTÉ

Broches en acier S235JR type STD12

La longueur des broches doit être inférieure ou égale à la largeur de la solive portée.

SUPPORT

— Porteur : bois massif, lamellé-collé, bois composite
— Porté : bois massif, lamellé-collé, bois composite

UTILISATION

Solives, pannes, poutres porteuses.

INSTALLATION

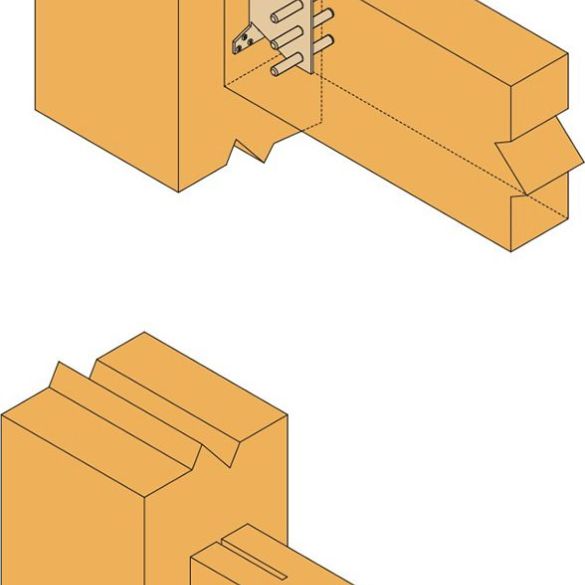

1. Réaliser une entaille verticale dans la poutre portée (largeur 9 mm pour les TU16).
2. Identifier la position des broches sur la poutre avant de percer transversalement.
3. Insérer uniquement la première broche dans la poutre sur la partie supérieure (diamètre de perçage fonction du diamètre de la broche).
4. Réaliser un lamage d’une profondeur de 6 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage.
5. Fixer l’étrier sur le support à l’aide de pointes ou de vis.

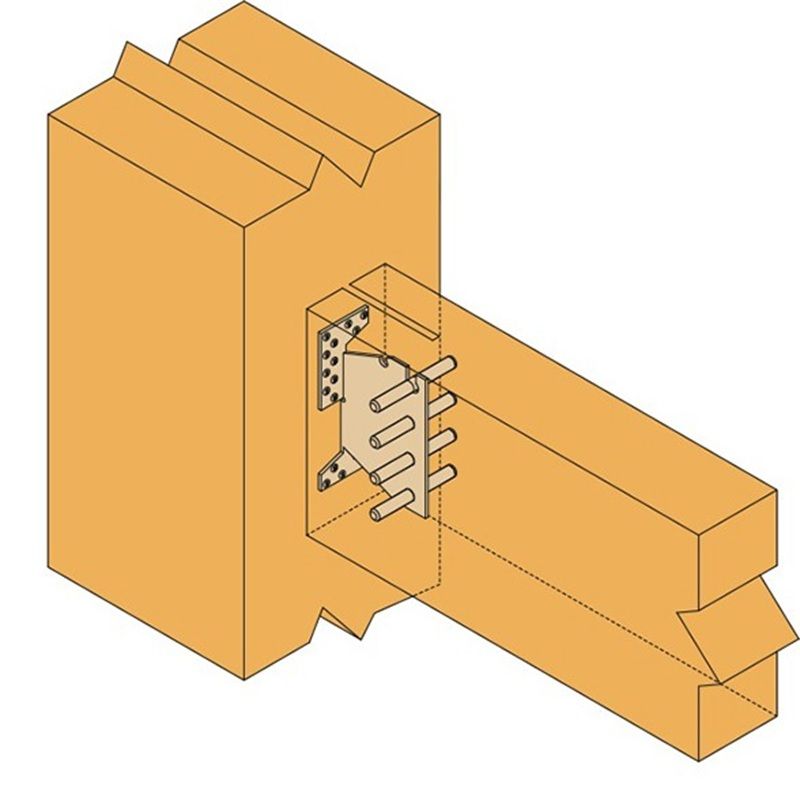

6. Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier.
7. Mettre en place les broches restantes.
