Les grands sabots à ailes extérieures GLI720/120/4 sont préconisés dans de nombreuses applications. Ils permettent d'assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l'ouvrage. La polyvalence de ces sabots, ainsi que leur justification en situation d'incendie, les rend incontournables dans la construction en bois massif et bois lamellé-collé, y compris pour les ouvrages publics.

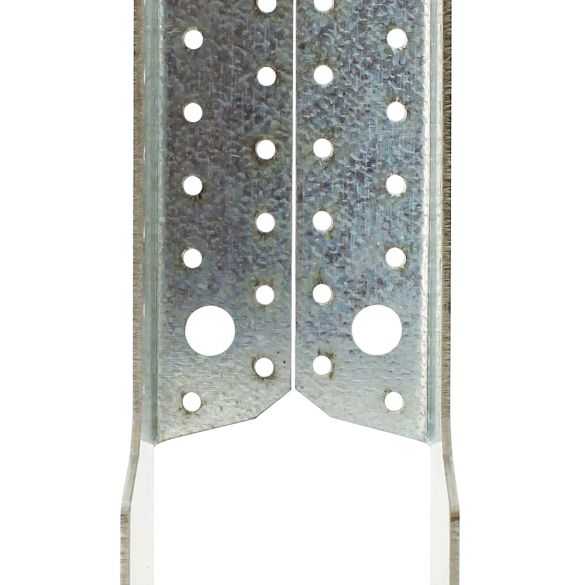

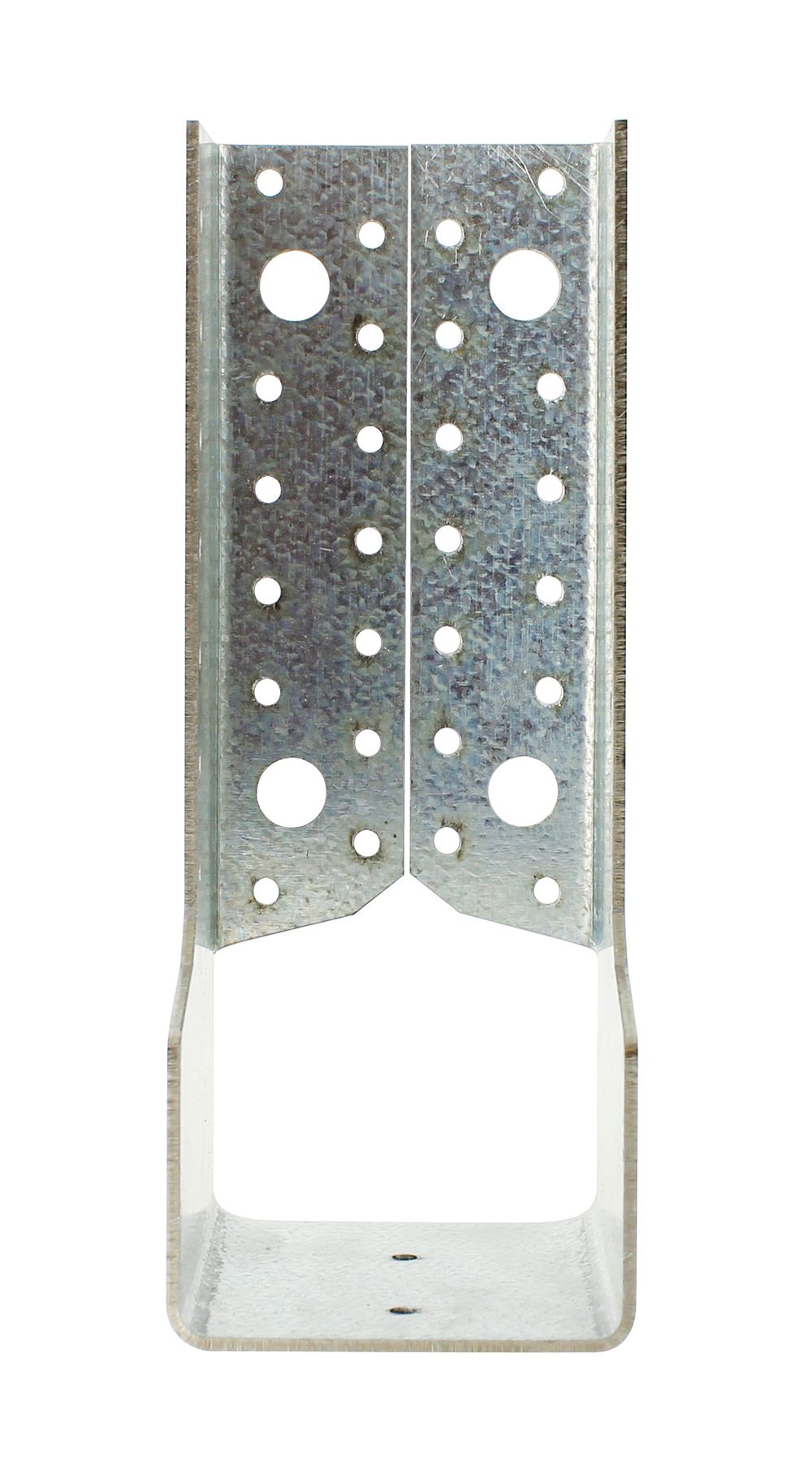

Sabot en acier galvanisé S250GD + Z275 suivant NF EN 10346, épaisseur 4 mm. Installation rapide et simple.

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.

- Ailes intérieures apportant une finition discrète à l'ouvrage

- Installation facile et rapide

- Utilisation sans usinage

- Résistance au feu de 30 minutes suivant l'Eurocode 5

- Facilite la fixation sur support béton

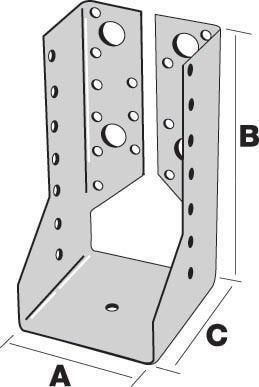

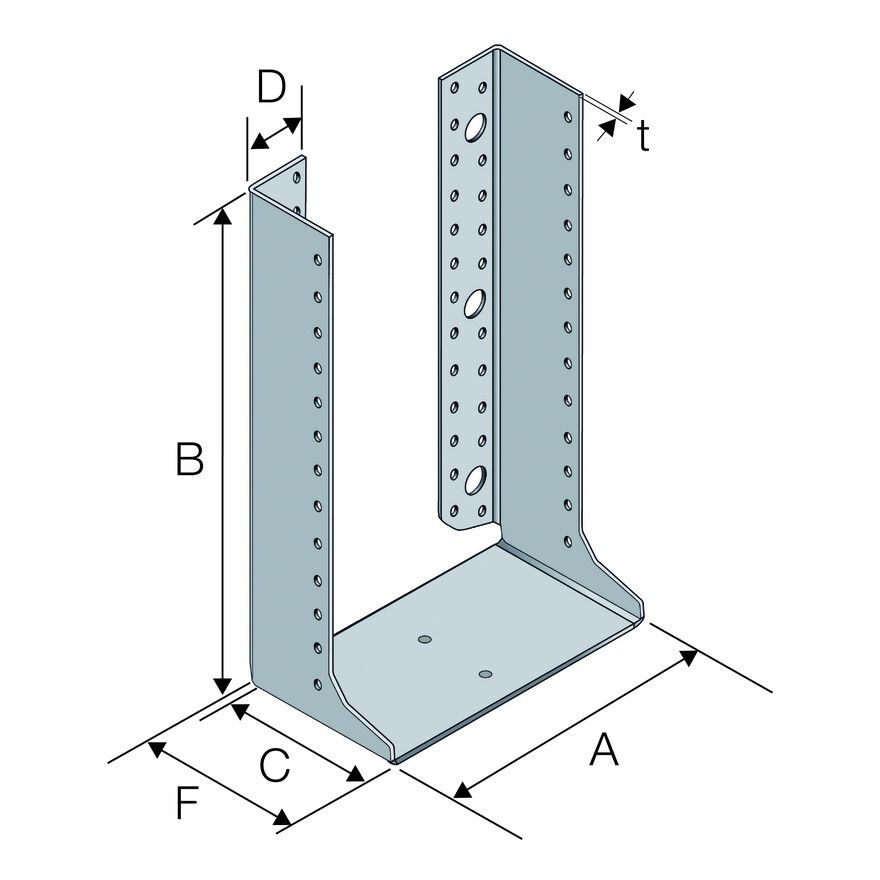

Dimensions et perçages

A = 120 mm ; B = 300 mm ; C = 90 mm ; Epaisseur = 4mm.

Dimensions poutre :

Largeur min/max : 118/120 mm.

Hauteur min/max : 310/450 mm.

Perçages sur porteur : 46xØ5 et 6xØ13.

Perçages sur porté : 26xØ5.

Support GLI720/120/4 SIMPSON

Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton.

Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés.

Utilisation GLI720/120/4 SIMPSON

• Solives, pannes.
• Lisses et montants de bardage.
• Butées de chevron.
• Renforcement d‘assemblages existants.

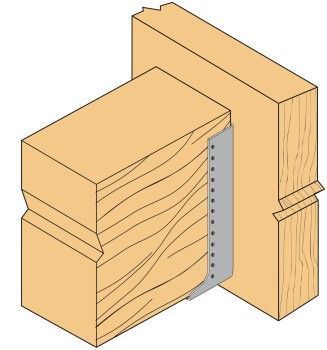

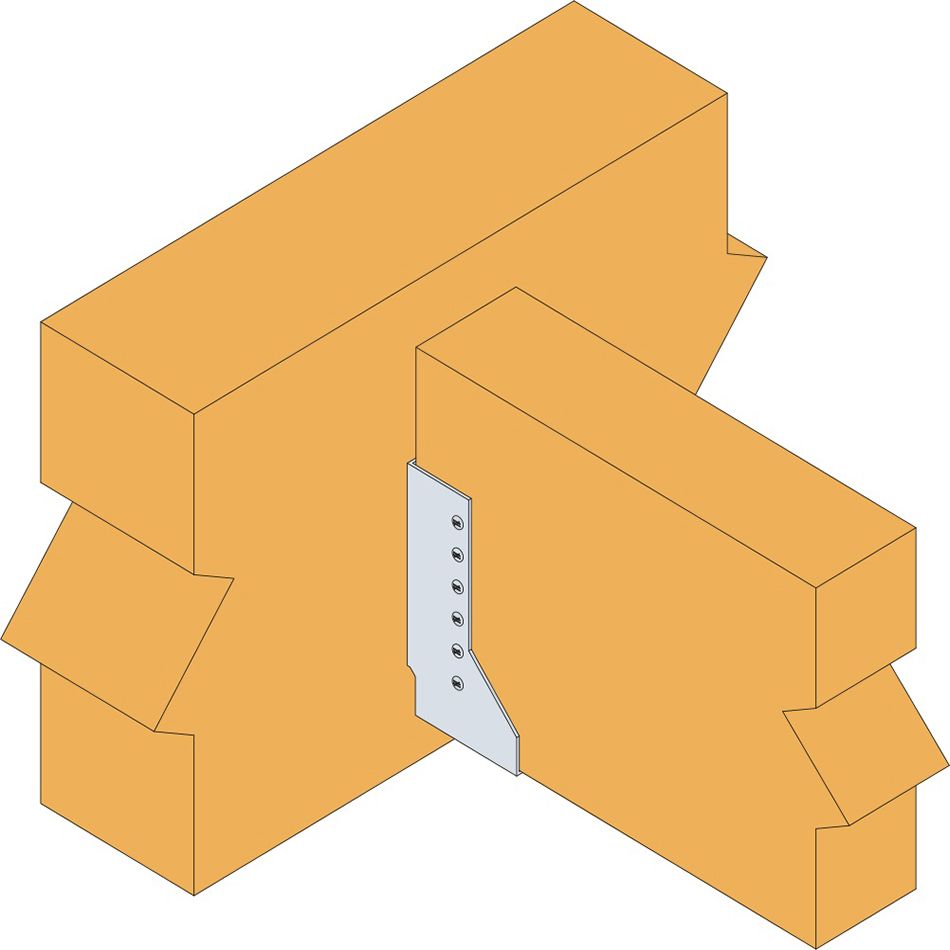

Installation GLI720/120/4 SIMPSON

Sur Bois :

Tracer l’emplacement de la poutre portée sur le porteur.
Présenter le sabot et préfixer les ailes de chaque côté.
Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
Finaliser la fixation sur chaque aile.
Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
Percer le support avec un forêt adapté.
Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
Présenter la poutre portée dans le sabot avant de la fixer.
