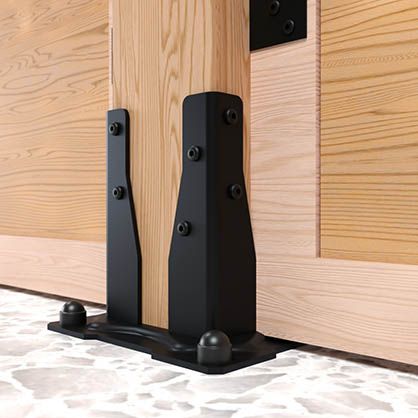

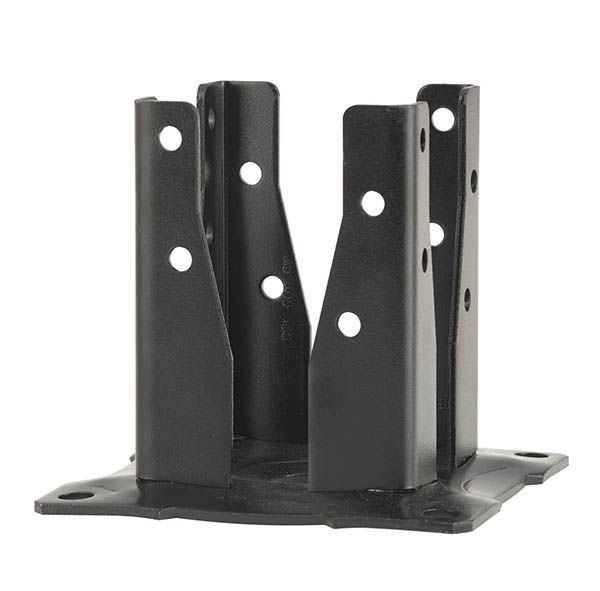

Le pied de poteau carré sur platine noir AG527PB de Simpson Strong-Tie s'utilise pour la fixation de petits ouvrages extérieurs en bois, lamellé-collé ou bois composite sur support béton, bois ou acier : clôture de jardin, panneau brise-vue ou claustra.

Très facile à démonter, il est particulièrement adapté pour des structures temporaires. Le pied de poteau permet d'isoler le poteau du sol pour mieux le préserver et ainsi prolonger la durée de vie de la structure. Le pied de poteau AG527PB est à boulonner.

Attention, cette gamme ne convient pas pour des applications structurelles soumises à des forces importantes tels que des vents forts. Les structures doivent être correctement conçues et mises en œuvre afin d'assurer la reprise de charges latérales de vent.

CARACTÉRISTIQUES AG527PB :

• Hauteur fixe. Pour poteau de 90 x 90 mm.
• Longueur 91 mm
• Largeur 91 mm
• Hauteur 130 mm
• Poids 1.36 kg
• Teinte NOIR
• Fixation du poteau par boulons ou tire fond Ø 10 mm.
• Fixation du support au sol grâce à 4 trous de diamètre 12 mm.
• Angles de la platine découpés pour plus de sécurité.
• Acier DD11 suivant NF EN 10111,
• Primaire électrozinguée suivant ISO 2081,
• Finition peinture en poydre Polyester Architecture RAL 9005,
• Epaisseur : 3 mm (corps) et 4 mm (platine).

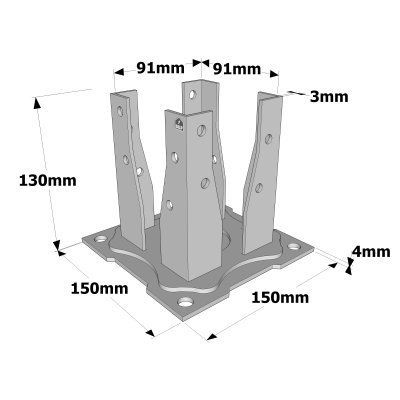

DIMENSIONS

A = 91 mm ; B = 130 mm ; C = 91 mm ; D = 150 mm ; F = 150 mm.

SUPPORT

Porteur : béton, acier, bois massif, lamellé-collé, bois composite.

Porté : bois massif, lamellé-collé, bois composite.

CONSEILS D'UTILISATION :

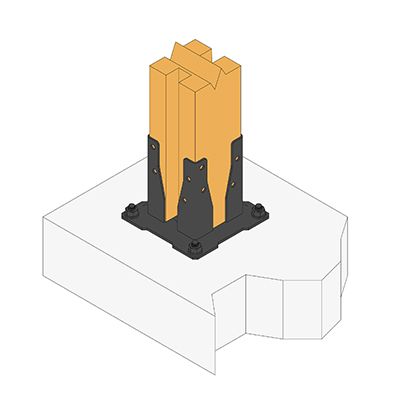

Ancrage de la platine sur support béton : chevilles mécaniques (goujon ou tirefond), ancrage chimique (résine + tige filetée)

Fixation des poteaux : boulons ou vis Ø 6 mm.

Perçages de la platine : 4 x Ø 12 mm.

Perçages de la partie haute : 16 x Ø 8 mm..
