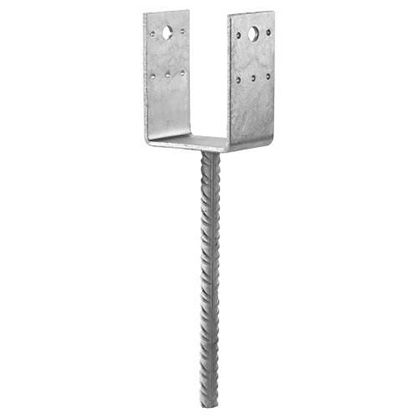

Le pied de poteau en U avec tige à sceller dans le béton PPD70/70G est conçu pour faciliter le montage. L‘installation dans le béton nécessite des réservations mais permet de régler les niveaux avant de couler le béton.

Reprise de charge en soulèvement.

Hauteur réglable grâce à la tige à sceller.

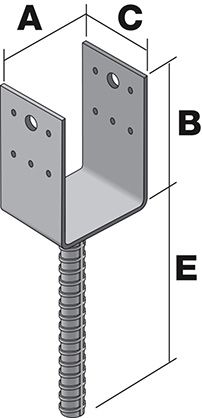

DIMENSIONS ET PERÇAGES

A = 70 mm ; B = 126,5 mm ; C = 70 mm ; E = 250 mm ; Epaisseur = 5mm.

Perçage : 10 pointes Ø 5 mm ; 2 boulons Ø 13,5 mm.

CARACTÉRISTIQUES

• Largeur 70 mm.
• Hauteur 127 mm.
• Poids 1,32 kg.
• Matière Acier.
• Teinte Galvanisé.
• Type de produit Pied de poteau.

SUPPORT

Porteur : béton.

Porté : bois massif, lamellé collé, bois composite.

INSTALLATION

Partie haute :

1. Placer le poteau dans le pied de poteau.
2. Fixer le pied de poteau sur le poteau.

Partie basse :

1. Fixer le pied de poteau au poteau.
2. Percer le support verticalement, au diamètre et à la profondeur préconisé.
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement.
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
